聚羧酸系減水劑作為新一代減水劑具有木質(zhì)素磺酸鹽減水劑、甲醛縮聚物、氨基酸酸鹽高效減水劑、脂肪族減水劑等不可比擬的優(yōu)點(diǎn)，如減水率高、摻量低、坍落度損失小、與水泥適應(yīng)性好、收縮率小，為此現(xiàn)攪拌站在低標(biāo)號混凝土已大量使用聚羧酸。
關(guān)鍵詞：減水率、強(qiáng)度、和易性、坍落度損失
混凝土外加劑的運(yùn)用是是混凝土發(fā)展史上繼鋼筋混凝土和預(yù)應(yīng)力混凝土后的第三次重大飛躍。它可以改變混凝土的質(zhì)量和性能，提高工程的施工速度和質(zhì)量，節(jié)約水泥和能源，而且推廣應(yīng)用簡單經(jīng)濟(jì)效益和社會效益顯著的特點(diǎn)。外加劑由近七十年第一代減水劑木質(zhì)素磺酸鹽減水劑的開始發(fā)展到第二代甲醛縮聚物又陸續(xù)出氨基酸酸鹽高效減水劑、脂肪族減水劑直到第三代全新型聚羧酸系減水劑的誕生，聚羧酸系減水劑具有一些獨(dú)特的優(yōu)點(diǎn)：摻量低、減水率高、分散效果好、和易性好、低坍落度損失、增強(qiáng)效果明顯，能更好的解決混凝土的
引氣、緩凝、泌水、碳化、收縮等問題，是現(xiàn)代推廣應(yīng)用的主要外加劑。
試驗(yàn)設(shè)計(jì)
Ａ．混凝土坍落度１小時損失
Ｂ．混凝土和易性對比
Ｃ．混凝土強(qiáng)度對比
Ｄ．混凝土減水率對比
Ｅ．混凝土外觀質(zhì)量對比
實(shí)驗(yàn)原材料

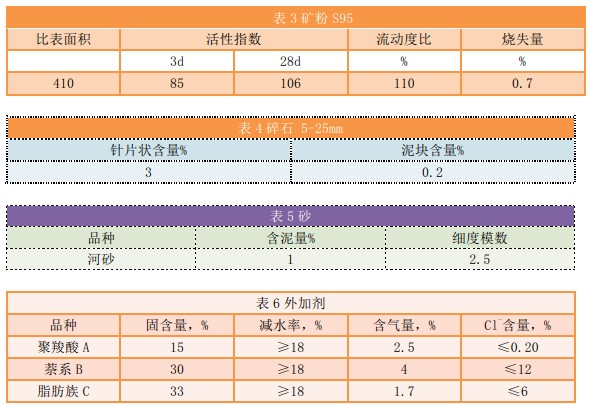

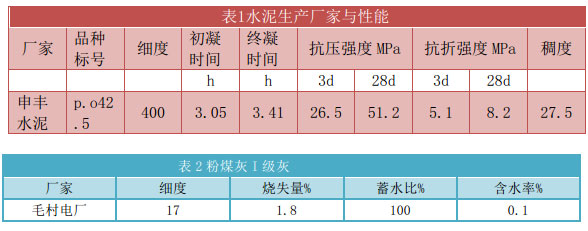

試驗(yàn)用原材料，1 水泥、2 粉煤灰、3 礦粉、4 碎石、5 砂 、6 外加劑（A 、B 、C ）、7 飲
用水，具體參數(shù)見表1 、2 、3 、4 、5 、6

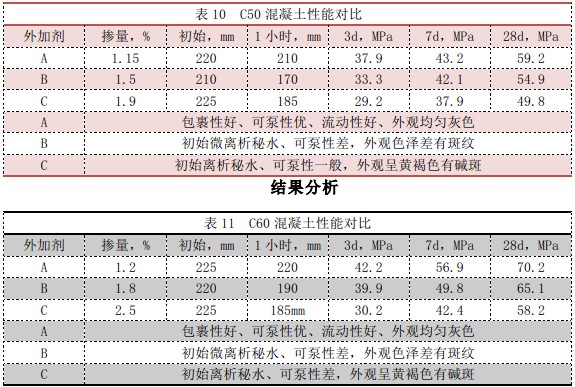

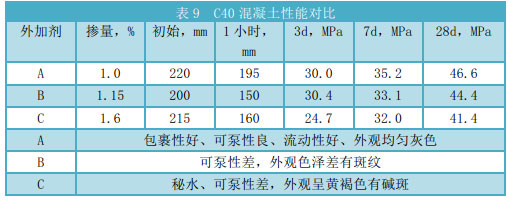

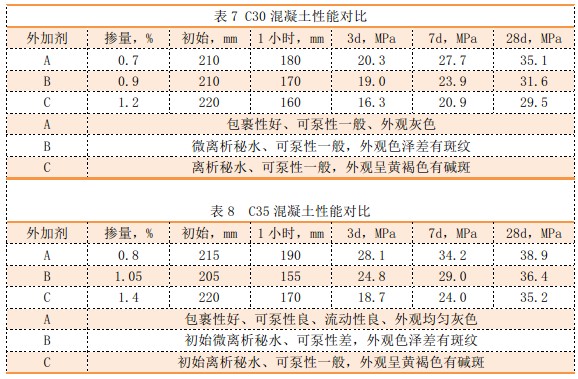

配制混凝土使用不同系外加劑對比減水率、和易性、強(qiáng)度、坍落度損失、外觀等。低標(biāo)號C30 到高標(biāo)號C60 每組混凝土對比不同品種的外加劑，檢測其各個指標(biāo)性能做出對比見表7 、8 、9 、10、11：
由表7 至11中可看在不同標(biāo)號中使用聚羧酸都能使混凝土包裹性改善，流動性增加，
保坍性好低標(biāo)號損失控制在20- 30mm，高標(biāo)號基本無損失，強(qiáng)度有明顯提高，變相的使成本
節(jié)約，外觀呈素混凝土很多工程可以免裝飾。
通過以上實(shí)驗(yàn)比較，可得出以下結(jié)論：
聚羧酸系減水劑的保坍性明顯優(yōu)于其他系減水劑，使用聚羧酸減水劑配制的大流動性混凝土能滿足泵送要求。
②聚羧酸系減水劑的減水率明顯優(yōu)于其他系減水劑，在相同的減水率情況下聚羧酸的摻量低于其他系減水劑。
③聚羧酸系減水劑與其他系減水劑對比有明顯的強(qiáng)度高而且后期增強(qiáng)效果明顯。
④聚羧酸系減水劑的包裹性流動性比其他系減水劑有明顯的優(yōu)勢更能滿足工地泵送要求。
⑤聚羧酸系減水劑的外觀均勻統(tǒng)一，這一點(diǎn)使免裝飾工程追求的目標(biāo)是其他系外加劑不可比擬的。
［1 ］覃維祖．聚羧酸系外加劑的發(fā)展與應(yīng)用前景［Ｊ］第二屆全國混凝土外加劑應(yīng)用技術(shù)
專業(yè)委員會年會會刊，機(jī)械工業(yè)出版社。
［2 ］楊洪壯，郭景強(qiáng)，聚羧酸鹽外加劑。
